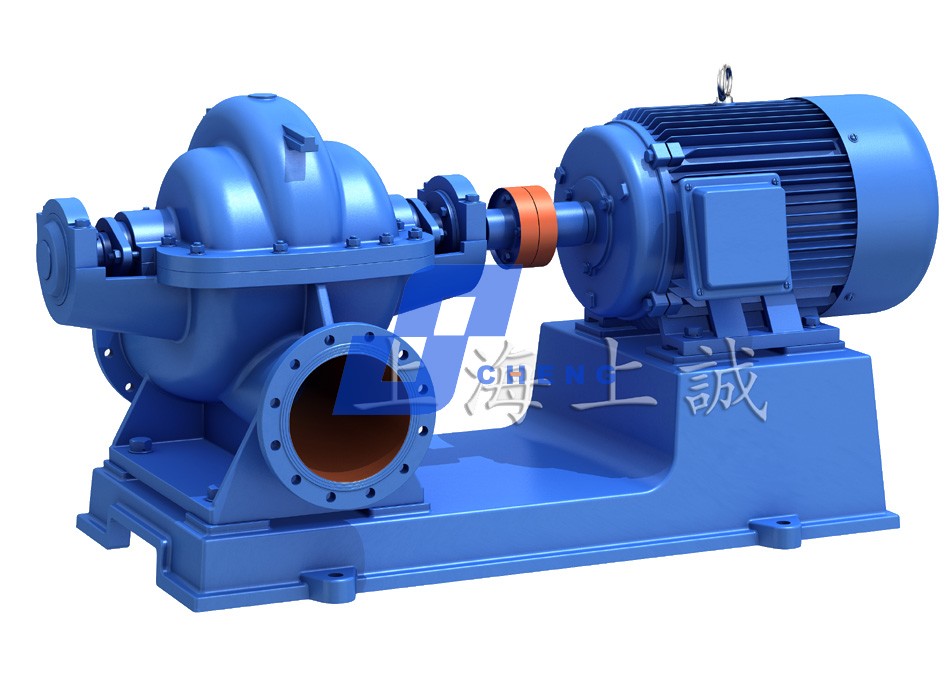

S型单级双吸离心泵是新型节能卧式中开泵，供输送清水或物理化学性质类似于水的其他液体，根据用户需求，通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体，该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。
结构说明
本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。
泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。
经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。
双吸密封环用以减少水泵压水室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
轴封为软填料密封(根据用户需要可采用机械密封结构)。
|
型号
|
流量Q
( m3/h) |
扬程H
(m) |
转速n
(r/min) |
功率(KW)
|
效率η
(%) |
汽蚀余量(NPSH)r(m)
|
|
|
轴功率
|
电机功率
|
||||||
|
100S90
|
80
|
90
|
2950
|
30.1
|
37
|
65
|
2.5
|
|
100S90A
|
72
|
75
|
23
|
30
|
64
|
2.5
|
|
|
150S100
|
160
|
100
|
59.8
|
75
|
73
|
3.5
|
|
|
150S78
|
160
|
78
|
45
|
55
|
73.5
|
3.5
|
|
|
150S78A
|
144
|
62
|
33.8
|
45
|
72
|
3.5
|
|
|
150S50
|
160
|
50
|
27.3
|
37
|
80
|
3.9
|
|
|
150S50A
|
144
|
40
|
20.9
|
30
|
75
|
3.9
|
|
|
150S50B
|
133
|
36
|
18.6
|
22
|
70
|
3.9
|
|
|
200S95
|
280
|
95
|
91.7
|
110
|
79.2
|
5.3
|
|
|
200S95A
|
270
|
75
|
73.5
|
90
|
75
|
5.3
|
|
|
200S63
|
280
|
63
|
58.3
|
75
|
82.7
|
5.8
|
|
|
200S63A
|
270
|
46
|
45.1
|
55
|
75
|
5.8
|
|
|
200S42
|
280
|
42
|
38.1
|
45
|
84.2
|
6
|
|
|
200S42A
|
270
|
36
|
33.1
|
37
|
80
|
6
|
|
|
250S65
|
485
|
65
|
1450
|
109
|
132
|
78.6
|
3
|
|
250S65A
|
468
|
54
|
89.4
|
110
|
77
|
3
|
|
|
250S39
|
485
|
39
|
61.5
|
75
|
83.6
|
3.2
|
|
|
250S39A
|
468
|
30.5
|
49.3
|
55
|
79
|
3.2
|
|
|
250S24
|
485
|
24
|
36.9
|
45
|
85.8
|
3.5
|
|
|
250S24A
|
414
|
20.3
|
27.6
|
37
|
83
|
3.5
|
|
|
250S14
|
485
|
14
|
21.5
|
30
|
85.8
|
3.8
|
|
|
250S14A
|
432
|
11
|
15.8
|
18.5
|
82
|
3.8
|
|
|
300S110
|
790
|
110
|
295.7
|
440
|
80
|
4
|
|
|
300S90
|
790
|
90
|
242.8
|
315
|
79.6
|
4
|
|
|
300S90A
|
756
|
78
|
217
|
280
|
74
|
4
|
|
|
300S90B
|
720
|
67
|
180
|
220
|
73
|
4
|
|
|
300S58
|
790
|
58
|
149.9
|
180
|
84.2
|
4.4
|
|
|
300S58A
|
720
|
49
|
118.6
|
160
|
81
|
4.4
|
|
|
300S58B
|
684
|
43
|
100
|
132
|
80
|
4.4
|
|
|
300S32
|
790
|
32
|
79.2
|
110
|
86.8
|
4.6
|
|
|
300S32A
|
720
|
26
|
60.7
|
75
|
84
|
4.6
|
|
|
300S19
|
790
|
19
|
47
|
55
|
86.8
|
5.2
|
|
|
300S19A
|
720
|
16
|
39.2
|
45
|
80
|
5.2
|
|
|
300S12
|
790
|
12
|
30.4
|
37
|
84.8
|
5.5
|
|
|
300S12A
|
684
|
10
|
3.9
|
30
|
78
|
5.5
|
|
|
350S125
|
1260
|
125
|
534
|
710
|
80.5
|
5.4
|
|
|
350S125A
|
1181
|
112
|
462
|
630
|
78
|
5.4
|
|
|
350S125B
|
1098
|
96
|
373
|
500
|
77
|
5.4
|
|
|
350S75
|
1260
|
75
|
303
|
355
|
85.2
|
5.8
|
|
|
350S75A
|
1170
|
65
|
247
|
280
|
84
|
5.8
|
|
|
350S75B
|
1080
|
55
|
197
|
220
|
82
|
5.8
|
|
|
350S44
|
1260
|
44
|
173
|
220
|
87.5
|
6.3
|
|
|
350S44A
|
1116
|
36
|
131
|
160
|
84
|
6.3
|
|
|
350S26
|
1260
|
26
|
102
|
132
|
87.5
|
6.7
|
|
|
350S26A
|
1116
|
21.5
|
78.8
|
90
|
83
|
6.7
|
|
|
350S16
|
1260
|
16
|
64.5
|
75
|
85.3
|
7.1
|
|
|
350S16A
|
1044
|
13.4
|
48.8
|
55
|
48
|
7.1
|
|
|
500S98
|
2020
|
95
|
970
|
678
|
800
|
79.5
|
4
|
|
500S98A
|
1872
|
83
|
540
|
630
|
78.5
|
4
|
|
|
500S98B
|
1746
|
74
|
452
|
560
|
78
|
4
|
|
|
500S59
|
2020
|
59
|
391
|
450
|
83
|
4.5
|
|
|
500S59A
|
1872
|
49
|
333
|
400
|
75
|
4.5
|
|
|
500S59B
|
1746
|
40
|
257
|
315
|
74
|
4.5
|
|
|
500S35
|
2020
|
35
|
219
|
280
|
88
|
4.8
|
|
|
500S35A
|
1746
|
27
|
151
|
220
|
85
|
4.8
|
|
|
500S22
|
2020
|
22
|
144.1
|
185
|
84
|
5.2
|
|
|
500S22A
|
1746
|
17
|
101
|
132
|
80
|
5.2
|
|
|
500S13
|
2020
|
13
|
86.2
|
110
|
83
|
5.7
|
|
|
600S75
|
3170
|
75
|
727
|
800
|
89
|
7.5
|
|
|
600S75A
|
2880
|
65
|
580
|
630
|
88
|
7.5
|
|
|
600S47
|
3170
|
47
|
465
|
560
|
88
|
7.5
|
|
|
600S32
|
3170
|
32
|
310
|
400
|
89
|
7.5
|
|
|
600S32A
|
2880
|
27
|
238
|
280
|
89
|
7.5
|
|
|
600S22
|
3170
|
22
|
223
|
280
|
85
|
7.5
|
|
|
600S22A
|
2880
|
18.2
|
168.5
|
200
|
84.5
|
7.5
|
|
水泵主要材料的耐腐蚀性能(供参考)
| 介质 | 浓度 (％) |
聚丙烯 | 浓度 (％) |
A B C | ||
| 25°C | 50°C | 20°C | 60°C | |||
| 硫酸 | 60 | √ | <30 | √ | Χ | |
| 硝酸 | 25 | √ | 20 | √ | Ο | |
| 盐酸 | <36 | √ | <38 | √ | √ | |
| 氢氟酸 | 35 | √ | 40 | √ | Χ | |
| 醋酸 | <80 | √ | <20 | √ | Ο | |
| 氢氧化钠 | 100 | √ | √ | √ | ||
| 重鉻酸钾 | 25 | √ | √ | √ | ||
| 臭水 | Χ | Ο | Χ | |||
| 乙醇 | √ | <50 | √ | √ | ||
| 丙酮 | √ | 10 | Ο | |||
| 四氯乙烷 | Ο | Ο | Χ | |||
| 氟利昂22 | √ | Ο | Ο | |||
| 漂白液 | CL13% | √ | CL12.5% | Ο | Ο | |
| 电镀液 | √ | Ο | Χ | |||
| 照相液 | √ | √ | √ | |||
| 介质 | 浓度 (％) |
不锈钢 | 浓度 (％) |
陶瓷 | ||
| 25°C | 50°C | 25°C | 50°C | |||
| 硫酸 | <5 | √ | Χ | △ | △ | |
| 硝酸 | 70 | △ | √ | △ | △ | |
| 盐酸 | Χ | △ | △ | |||
| 氢氟酸 | Χ | 0～100 | Χ | |||
| 醋酸 | <20 | √ | √ | △ | △ | |
| 氢氧化钠 | 70 | √ | √ | Ο | Χ | |
| 重鉻酸钾 | 40～60 | △ | △ | 10～20 | △ | △ |
| 臭水 | Ο | △ | △ | |||
| 乙醇 | △ | √ | △ | △ | ||
| 丙酮 | △ | △ | △ | |||
| 四氯乙烷 | 50 | △ | △ | △ | △ | |
| 氟利昂22 | △ | △ | △ | |||
| 漂白液 | CL12% | Χ | △ | △ | ||
| 电镀液 | △ | △ | ||||
| 照相液 | △ | △ | △ | |||
注：△为优良；√为良好；Ο为可用，但有明显腐蚀；Χ腐蚀严重，不适用。
PVDF的物理机械性能
| 性能 | 单位 | 按照 |
| 密度 | g/cm3 | 1.75-1.79 |
| 比度 | cm3/g | 0.56-0.75 |
| 熔点范围 | 0c | 155-170 |
| 折光率 | n25D | 1.42 |
| 成型收缩率 | % | 2-3 |
| 拉伸强发(屈服) | Mpa | 28-41 |
| 拉伸强发(断裂) | Mpa | 31-52 |
| 伸长率(断裂) | % | 100-400 |
| 冲击强度(无缺口) | KJ/m | 107-214 |
| 压缩强度 | Mpa | 55-69 |
| 硬度(邵氏D) | 70-80 | |
| 耐磨 | mg/1000r | 7.0-9.0 |
| 极限氧指数(l0 I) | % | 44 |
| 燃烧速率 | V-D | |
| 电阻率 | u194 | 1.0x10 15 |
| 介电常用数 | 10 31 CYCles | 9.7 |
聚偏氟乙烯(PVDF)耐化学介质性能
| 化学介质 | 浓度 (％) |
最高使用温度℃ | 化学介质 | 浓度 (％) |
最高使用温度℃ | 化学介质 | 浓度 (％) |
最高使用温度℃ |
| 盐酸 | 36 | 135 | 氢氧化氢 | <10 | 85 | 乙醇 | 135 | |
| 硫酸 | <60 | 120 | 氢氧化氢 | 50 | 50 | 乙醚 | 50 | |
| 硫酸 | 80-93 | 95 | 碳氧化铵 | 110 | 甲醛 | 37 | 50 | |
| 硫酸 | 90 | 65 | 碳氧化钙 | 135 | 丙酮 | 10%水溶液 | 50 | |
| 硝酸 | <50 | 50 | 碳酸纳 | 水溶液 | 135 | 肼 | 水溶液 | 95 |
| 磷酸 | <85 | 135 | 碳酸氢钠 | 水溶液 | 120 | 苯 | 75 | |
| 磷酸 | 85 | 110 | 氨水 | 110 | 苯胺 | 50 | ||
| 醋酸 | 10 | 110 | 盐水 | 135 | 甲苯 | 85 | ||
| 醋酸 | 80 | 80 | 磷酸氢钠 | 水溶液 | 120 | 苯酚 | 50 | |
| 醋酸 | 100 | 50 | 磷酸钙 | 水溶液 | 135 | 氯苯 | 135 | |
| 三氯醋酸 | <10 | 95 | 氧化钙 | 水溶液 | 135 | 萘 | 95 | |
| 三氯醋酸 | 50 | 50 | 氧化钾 | 水溶液 | 135 | 氯甲烷 | 135 | |
| 草酸 | 50 | 氧化铵 | 水溶液 | 135 | 三氯甲烷 | 50 | ||
| 苯磺酸 | 水溶液 | 50 | 三氧化铁 | 水溶液 | 135 | 四氯化碳 | 135 | |
| 氢氟酸 | 40-100 | 95 | 硫酸亚铁 | 水溶液 | 135 | 氯乙烷 | 135 | |
| 氢氟酸 | 40 | 120 | 硫酸铵 | 水溶液 | 135 | 1.2三氯乙烷 | 135 | |
| 氢溴酸 | 50 | 130 | 硫酸铵 | 水溶液 | 135 | 1.1.2三氯乙烷 | 65 | |
| 过氧酸 | 10 | 95 | 硝酸钠 | 水溶液 | 135 | 四氯乙烷 | 120 | |
| 过氧酸 | 70 | 50 | 磷酸铵 | 水溶液 | 135 | 氯乙烯 | 95 | |
| 次氯酸纳 | 6-15 | 95 | 尿素 | 水溶液 | 120 | 三氯乙烯 | 135 | |
| 氯酸钾 | 100 | 二氧化碳 | 80 | 二氯乙烯 | 110 | |||
| 铬酸 | <40 | 80 | 二氧化氯 | 75 | 天然气 | 135 | ||
| 铬酸 | 50 | 50 | 二氧化氯 | 65 | 燃料油 | 135 | ||
| 高猛酸钾 | 120 | 氯 | 元素 | 95 | 石蜡油 | 120 | ||
| 过氧化氢 | <30 | 95 | 溴 | 元素 | 65 | |||
| 过氧化钠 | 95 | 碘 | 元素 | 65 |
氟塑料的而腐蚀性能表(仅供参考)
| 温度，℃ | ||||||||
| 介质 | 浓度% | 25 | 200 | 介质 | 浓度% | 温度，200 ℃ | ||
| 硫酸 | 0-100 | √ | √ | 甲酸 | √ | √ | √ | |
| 发烟硫酸 | √ | √ | 醋酸（乙酸） | 0-冰 | √ | √ | √ | |
| 硝酸 | 0-100 | √ | √ | 醋酸 | √ | √ | √ | |
| 发烟硫酸 | √ | √ | 丙酸 | √ | √ | |||
| 盐酸 | √ | √ | 丙烯酸 | √ | ||||
| 磷酸 | √ | √ | 丙烯酸酐 | √ | √ | √（沸点） | ||
| 氢氟酸 | √ | √ | 甲基丙烯酸 | √ | √ | √（沸点） | ||
| 氢溴酸 | √ | √ | 丁酸 | √ | √ | √ | ||
| 氢碘酸 | √ | √ | 辛酸 | √ | √ | √ | ||
| 氢氰酸 | √ | √ | 月桂酸 | √ | √ | √ | ||
| 亚硝酸 | √ | √ | 软脂酸 | √ | √ | √ | ||
| 亚硝酸 | √ | √ | 硬脂酸 | √ | √ | √ | ||
| 氯酸 | √ | √ | 油酸 | √ | √ | √ | ||
| 次氯酸 | √ | √ | 亚油酸 | √ | √ | √ | ||
| 高氯酸 | √ | √ | 松香酸 | √ | √ | √ | ||
| 四磷酸 | √ | √ | 脂肪酸 | √ | √ | |||
| 碳酸 | √ | √ | 氯醋酸 | √ | √ | √ | ||
| 铬酸 | √ | √ | 乳酸 | √ | √ | √ | ||
| 硅酸 | √ | √ | 草酸（乙二酸） | √ | √ | √ | ||
| 硼酸 | √ | √ | 富马酸 | √ | √ | √ | ||
| 砷酸 | √ | √ | 柠檬酸 | √ | √ | √ | ||
| 硒酸 | √ | √ | 烟酸 | √ | √ | √ | ||
| 氟硅酸 | √ | √ | ||||||
| 氟硼酸 | √ | √ | ||||||
| 氯磺酸 | √ | √ | ||||||
| 王水 | √ | √ | ||||||
| 混酸 | √ | √ | ||||||
| 介质 | 浓度% | 温度，200 ℃ |
| 氢氧化钠 | √ | |
| 氢氧化钾 | √ | |
| 氢氧化铵 | √ | |
| 氢氧化镁 | √ | |
| 氢氧化钙 | √ | |
| 氢氧化铝 | √ | |
| 氢氧化钡 | √ | |
| 氢氧化铁 | √ | |
| 氢氧化亚铁 | √ | |
| 镍盐 | √ | |
| 硫酸镍 | √ | |
| 硝酸镍 | √ | |
| 氯化镍 | √ | |
| 锌盐 | √ | |
| 硫酸锌 | √ | |
| 硝酸锌 | √ | |
| 氯化锌 | √ |
温馨提示：

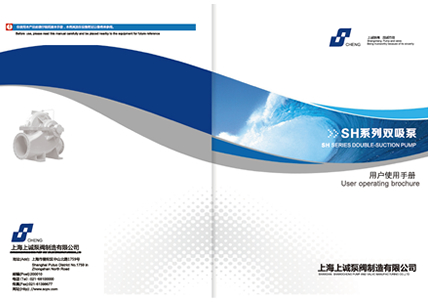

请下载“S型单级双吸离心泵”产品手册解压文件后，添加微信号“331044666”或扫描以下二维码索取解压密码。
