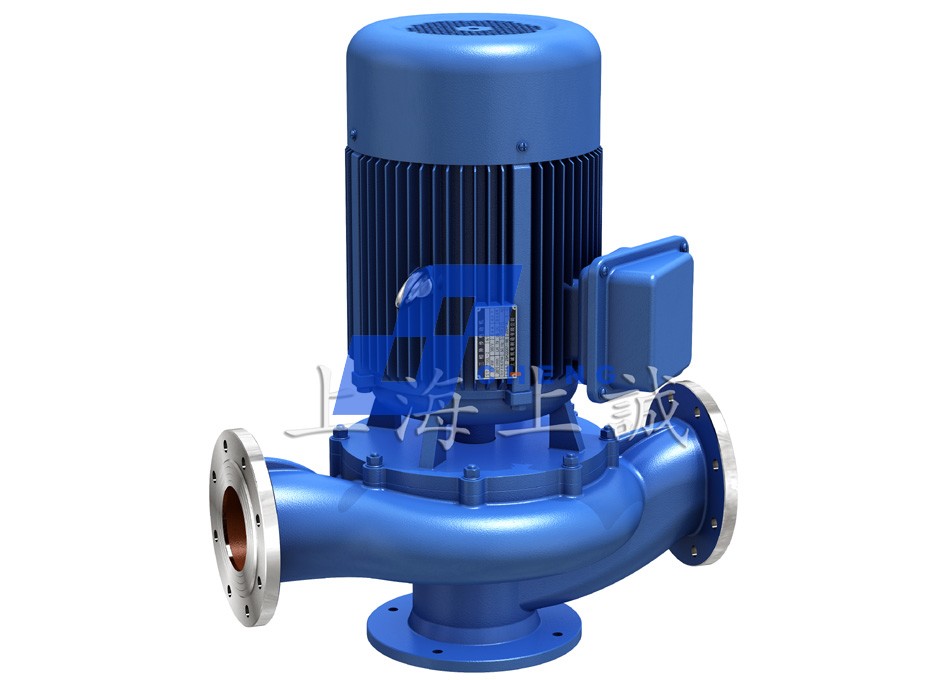

GW管道式高效无堵塞排污泵

产品概述
GW管道式高效无堵塞排污泵为立式单吸单级离心排泵,进出口中心线在同一水平线上,进出口法兰相同,故安装拆卸十分方便,占地面积小,可像阀门一样安装在管路的任何位置上。泵与电机直联同轴,属机电一体化产品,结构紧凑,性能稳定。采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。设计合理,配套电机合理,效率高,节能效果显著。械密封采用硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。水力性能先进,整机效率高,运转噪音低。在电机风叶端加上防护罩,整机可置于室外工作,无需机房,可节省大量基建费用。在使用扬程范围内使用,保证电机无过载。

结构说明
GW型系列无堵塞单级管道排污泵系进出口在同一水平线上,且规格相同,立式结构,占地面积小,电机与泵同轴,设有安装底盘,便于安装稳固,叶轮采用单(双)流道,具有良好的通过性能。

管道式无堵塞排污泵适用范围
GW系列管道式无堵塞排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。

管道式无堵塞排污泵使用条件
A、管道排污泵的使用环境温度≤40℃,湿度≤95%;海拔高度≤1000米。
B、介质温度不超过60℃,介质重度为1~1.3kg/dm3。
C、铸铁材质的使用范围这PH5~9。
D、不锈钢材质可使用一般腐蚀性介质。
E、使用环境海拔高度不超过1000米,超过以上条件时,应在订货时提出,以便为您提供更可靠的产品。
注:用户如有特殊的温度,介质等要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。

管道式无堵塞排污泵产品特点
1、泵与电机直联同轴,属机电一体化产品,结构紧凑,性能稳定。
2、大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、设计合理,配套电机合理,效率高,噪音低,节能效果显著。
4、机械密封采用硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。
5、泵为立式结构,进出口中心线在同一水平线上,且进出口法兰规格相同,安装拆卸十分方便。
6、占地面积小,无需建机房,可节省大量基建费用;在电机风叶端加上防护罩,整机可置于室外工作。

型号 扬程 规格 流量 性质 功率
(KW)
转速
(r/min)
电压
(V)
口径
(mm)
流量
(m3/h)
扬程
(m)
25-8-22
25 8 22 1.1 2900 380
32-10-15
32 10 15 1.5 2900
40-15-30
40 15 30 2.2 1900
50-20-7
50 20 7 0.75 1450
50-20-15
50 20 15 1.5 2900
50-15-25
50 15 25 2.2 2900
50-18-30
50 18 30 3 2900
65-25-15
65 25 15 2.2 2900
65-25-30
65 25 30 4 2900
80-40-7
80 40 7 2.2 1450
80-40-15
80 40 15 4 2900
80-65-25
80 65 25 7.5 2900
100-85-10
100 85 10 4 1450
100-100-15
100 100 15 7.5 1450
100-85-20
100 85 20 7.5 1450
100-100-25
100 100 25 11 1450
100-100-35
100 100 35 15 1450
125-115-15
125 115 15 15 1450
150-180-15
150 180 15 15 1450
150-180-20
150 180 20 18.5 1450
150-180-30
150 180 30 22 1450
150-180-35
150 180 35 30 1450
200-300-10
200 300 10 11 980
200-300-15
200 300 15 22 1450
200-300-20
200 300 20 30 1450
200-300-25
200 300 25 37 1450
250-600-10
250 600 10 30 980
250-600-12
250 600 12 37 1450
250-600-15
250 600 15 45 1450
250-600-20
250 600 20 55 1450
250-600-25
250 600 25 75 1450
300-800-12
300 800 12 45 980
300-480-15
300 480 15 45 1450
300-600-20
300 600 20 55 1450
300-800-20
300 800 20 20 1450

离心泵故障排除

水泵主要材料的耐腐蚀性能(供参考)

介质 浓度
(%)
聚丙烯 浓度
(%)
A B C
25°C 50°C 20°C 60°C
硫酸 60   <30 Χ
硝酸 25   20 Ο
盐酸 <36   <38
氢氟酸 35   40 Χ
醋酸 <80   <20 Ο
氢氧化钠 100
重鉻酸钾 25
臭水   Χ     Ο Χ
乙醇     <50
丙酮     10 Ο
四氯乙烷   Ο     Ο Χ
氟利昂22       Ο Ο
漂白液 CL13%   CL12.5% Ο Ο
电镀液       Ο Χ
照相液



介质 浓度
(%)
不锈钢 浓度
(%)
陶瓷
25°C 50°C 25°C 50°C
硫酸 <5 Χ
硝酸 70
盐酸   Χ
氢氟酸   Χ   0~100 Χ
醋酸 <20
氢氧化钠 70   Ο Χ
重鉻酸钾 40~60 10~20
臭水   Ο
乙醇
丙酮
四氯乙烷 50
氟利昂22
漂白液 CL12% Χ
电镀液
照相液

注:△为优良;√为良好;Ο为可用,但有明显腐蚀;Χ腐蚀严重,不适用。


PVDF的物理机械性能

性能 单位 按照
密度 g/cm3 1.75-1.79
比度 cm3/g 0.56-0.75
熔点范围 0c 155-170
折光率 n25D 1.42
成型收缩率 % 2-3
拉伸强发(屈服) Mpa 28-41
拉伸强发(断裂) Mpa 31-52
伸长率(断裂) % 100-400
冲击强度(无缺口) KJ/m 107-214
压缩强度 Mpa 55-69
硬度(邵氏D)   70-80
耐磨 mg/1000r 7.0-9.0
极限氧指数(l0 I) % 44
燃烧速率   V-D
电阻率 u194 1.0x10 15
介电常用数 10 31 CYCles 9.7


聚偏氟乙烯(PVDF)耐化学介质性能

化学介质 浓度
(%)
最高使用温度℃ 化学介质 浓度
(%)
最高使用温度℃ 化学介质 浓度
(%)
最高使用温度℃
盐酸 36 135 氢氧化氢 <10 85 乙醇   135
硫酸 <60 120 氢氧化氢 50 50 乙醚   50
硫酸 80-93 95 碳氧化铵   110 甲醛 37 50
硫酸 90 65 碳氧化钙   135 丙酮 10%水溶液 50
硝酸 <50 50 碳酸纳 水溶液 135 水溶液 95
磷酸 <85 135 碳酸氢钠 水溶液 120   75
磷酸 85 110 氨水   110 苯胺   50
醋酸 10 110 盐水   135 甲苯   85
醋酸 80 80 磷酸氢钠 水溶液 120 苯酚   50
醋酸 100 50 磷酸钙 水溶液 135 氯苯   135
三氯醋酸 <10 95 氧化钙 水溶液 135   95
三氯醋酸 50 50 氧化钾 水溶液 135 氯甲烷   135
草酸   50 氧化铵 水溶液 135 三氯甲烷   50
苯磺酸 水溶液 50 三氧化铁 水溶液 135 四氯化碳   135
氢氟酸 40-100 95 硫酸亚铁 水溶液 135 氯乙烷   135
氢氟酸 40 120 硫酸铵 水溶液 135 1.2三氯乙烷   135
氢溴酸 50 130 硫酸铵 水溶液 135 1.1.2三氯乙烷   65
过氧酸 10 95 硝酸钠 水溶液 135 四氯乙烷   120
过氧酸 70 50 磷酸铵 水溶液 135 氯乙烯   95
次氯酸纳 6-15 95 尿素 水溶液 120 三氯乙烯   135
氯酸钾   100 二氧化碳   80 二氯乙烯   110
铬酸 <40 80 二氧化氯   75 天然气   135
铬酸 50 50 二氧化氯   65 燃料油   135
高猛酸钾   120 元素 95 石蜡油   120
过氧化氢 <30 95 元素 65
过氧化钠   95 元素 65



氟塑料的而腐蚀性能表(仅供参考)

    温度,℃
介质 浓度% 25 200 介质 浓度% 温度,200 ℃
硫酸 0-100 甲酸
发烟硫酸   醋酸(乙酸) 0-冰
硝酸 0-100 醋酸
发烟硫酸   丙酸
盐酸   丙烯酸
磷酸   丙烯酸酐   √(沸点)
氢氟酸   甲基丙烯酸   √(沸点)
氢溴酸   丁酸
氢碘酸   辛酸
氢氰酸   月桂酸
亚硝酸   软脂酸
亚硝酸   硬脂酸
氯酸   油酸
次氯酸   亚油酸
高氯酸   松香酸
四磷酸   脂肪酸
碳酸   氯醋酸
铬酸   乳酸
硅酸   草酸(乙二酸)
硼酸   富马酸
砷酸   柠檬酸
硒酸   烟酸
氟硅酸
氟硼酸
氯磺酸
王水
混酸



介质 浓度% 温度,200 ℃
氢氧化钠
氢氧化钾
氢氧化铵
氢氧化镁
氢氧化钙
氢氧化铝
氢氧化钡
氢氧化铁
氢氧化亚铁
镍盐
硫酸镍
硝酸镍
氯化镍
锌盐
硫酸锌
硝酸锌
氯化锌
